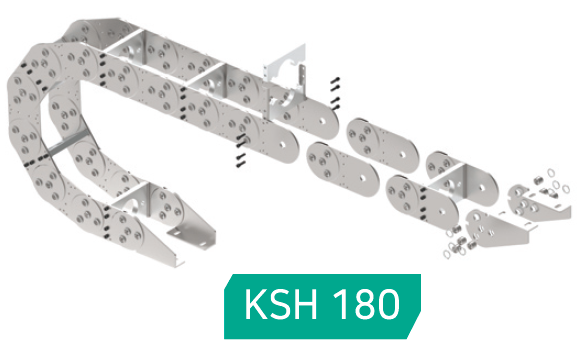

Assembly

ST	Total machine travel(Stroke) 장비의 이동거리
L	Length of the drag chain 케이블 베어 길이
R	Radius of the drag chain 케이블 체인의 곡률
C	Safety distance to be secured when reversing the drag chain 케이블 베어 후진시 확보해야 할 안전 거리
P	Pitch of the drag chain 케이블 베어 축 중심간의 거리
H	Height of the drag chain when installation on field 케이블 베어 설치시 높이

Unit: mm

Radius	Pitch	C	H	Length
250	180	1,325	640	$\frac{ST}{2}+C$
300		1,482	740
400		1,796	940
500		2,110	1,140
600		2,424	1,340
700		2,738	1,540







Section A-A (KS type)



Inner Width	Outer Width	Inner Height	Outer Height
W	W+25.6	113	140

Section A-A (KSH type)

Divider Q'ty

W	Q'ty
0~100	1
101~200	2
201~300	3
301~400	4

Order Form

Unit: mm

Type	Inner width	Radius	Length	Bracket Setting	2D	3D	PDF	STP	STEP	비고
KS180		250	2000L	SETUD
KS180		300	2000L	SETUD
KS180		400	2000L	SETUD
KS180		500	2000L	SETUD
KS180		600	2000L	SETUD
KS180		700	2000L	SETUD
KSH180		250	2000L	SETUD
KSH180		300	2000L	SETUD
KSH180		400	2000L	SETUD
KSH180		500	2000L	SETUD
KSH180		600	2000L	SETUD
KSH180		700	2000L	SETUD
