KC 625A
| Materia | PA6 + G.F |
| Speed | 5m/s |
| Acceleration | 10m/s2 |
| Temperature | -25℃~125℃ |
| Machine tools. Automations machines, Medical equipment. |
|
| Installable dimension(설치가능 치수) : ~5m | |
| ST | Total machine travel(Stroke) 장비의 이동거리 |
| L | Length of the drag chain 케이블 베어 길이 |
| R | Radius of the drag chain 케이블 체인의 곡률 |
| C | Safety distance to be secured when reversing the drag chain 케이블 베어 후진시 확보해야 할 안전 거리 |
| P | Pitch of the drag chain 케이블 베어 축 중심간의 거리 |
| H | Height of the drag chain when installation on field 케이블 베어 설치시 높이 |
| Radius | Pitch | C | H | C |
|---|---|---|---|---|
| 67 | 62.5 | 335 | 193 |
$\frac{ST}{2} + C$ |
| 78 | 62.5 | 370 | 215 | |
| 100 | 62.5 | 439 | 259 | |
| 125 | 62.5 | 517 | 309 | |
| 150 | 62.5 | 596 | 359 | |
| 200 | 62.5 | 753 | 459 |
| W | Q'ty |  |
| 0~100 | 1 | |
| 101~200 | 2 | |
| 201~300 | 3 | |
| 301~400 | 4 |
| Type | Inner width | Radius | Length | Bracket Setting | 2D | 3D | |
|---|---|---|---|---|---|---|---|
| KC 625A | Width | R67 | 1000L | EBPL-UD |
|
|
|
| KC 625A | Width | R78 | 1000L | EBPL-UD |
|
|
|
| KC 625A | Width | R100 | 1000L | EBPL-UD |
|
|
|
| KC 625A | Width | R125 | 1000L | EBPL-UD |
|
|
|
| KC 625A | Width | R150 | 1000L | EBPL-UD |
|
|
|
| KC 625A | Width | R200 | 1000L | EBPL-UD |
|
|
|

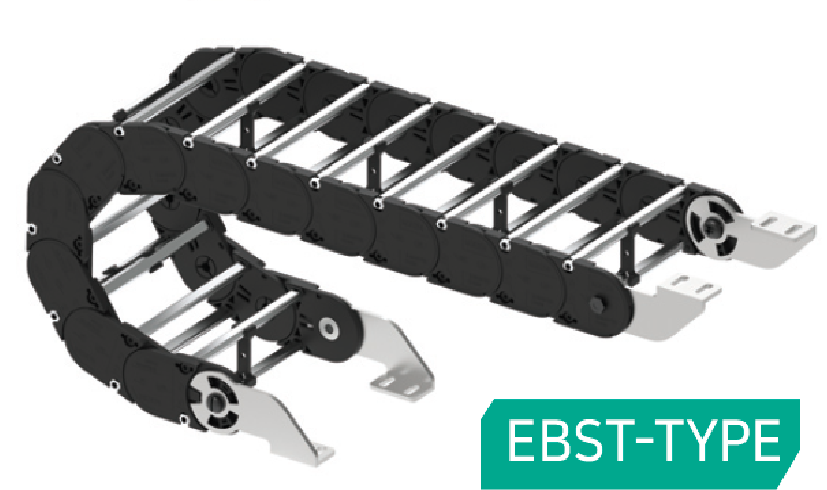

| KC 625A | Width | R67 | 1000L | EBST-UD |
|
|
|
| KC 625A | Width | R78 | 1000L | EBST-UD |
|
|
|
| KC 625A | Width | R100 | 1000L | EBST-UD |
|
|
|
| KC 625A | Width | R125 | 1000L | EBST-UD |
|
|
|
| KC 625A | Width | R150 | 1000L | EBST-UD |
|
|
|
| KC 625A | Width | R200 | 1000L | EBST-UD |
|
|
|
