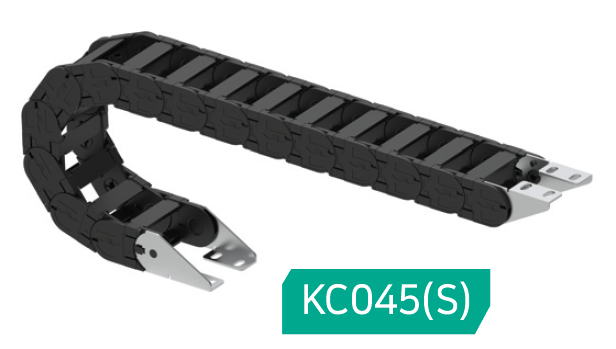

Assembly

ST	Total machine travel(Stroke) 장비의 이동거리
L	Length of the drag chain 케이블 베어 길이
R	Radius of the drag chain 케이블 체인의 곡률
C	Safety distance to be secured when reversing the drag chain 케이블 베어 후진시 확보해야 할 안전 거리
P	Pitch of the drag chain 케이블 베어 축 중심간의 거리
H	Height of the drag chain when installation on field 케이블 베어 설치시 높이



Unit: mm

Radius	Pitch	C	H	Length
50	45	248	139	$\frac{ST}{2}+C$
75	45	326	189
100	45	389	239
125	45	483	289
150	45	561	339





Section

Unit: mm

W	Inner width	Outer Width	Inner Height	Outer Height
40	40	56	24	39
57	57	73	24	39
80	80	96	24	39
100	100	116	24	39

Bracket Dimension

Order Form

Unit: mm

Type	Inner width	Radius	Length	Bracket Setting	2D	3D	PDF	STP	STEP	비고
KC 045	W40	R50	450L	EBPL-UD
KC 045	W57	R50	450L	EBPL-UD
KC 045	W80	R50	450L	EBPL-UD
KC 045	W100	R50	450L	EBPL-UD
KC 045	W40	R75	450L	EBPL-UD
KC 045	W57	R75	450L	EBPL-UD
KC 045	W80	R75	450L	EBPL-UD
KC 045	W100	R75	450L	EBPL-UD
KC 045	W40	R100	450L	EBPL-UD
KC 045	W57	R100	450L	EBPL-UD
KC 045	W80	R100	450L	EBPL-UD
KC 045	W100	R100	450L	EBPL-UD
KC 045	W40	R125	450L	EBPL-UD
KC 045	W57	R125	450L	EBPL-UD
KC 045	W80	R125	450L	EBPL-UD
KC 045	W100	R125	450L	EBPL-UD
KC 045	W40	R150	450L	EBPL-UD
KC 045	W57	R150	450L	EBPL-UD
KC 045	W80	R150	450L	EBPL-UD
KC 045	W100	R150	450L	EBPL-UD
KC 045	W40	R50	450L	EBST-UD
KC 045	W57	R50	450L	EBST-UD
KC 045	W80	R50	450L	EBST-UD
KC 045	W100	R50	450L	EBST-UD
KC 045	W40	R75	450L	EBST-UD
KC 045	W57	R75	450L	EBST-UD
KC 045	W80	R75	450L	EBST-UD
KC 045	W100	R75	450L	EBST-UD
KC 045	W40	R100	450L	EBST-UD
KC 045	W57	R100	450L	EBST-UD
KC 045	W80	R100	450L	EBST-UD
KC 045	W100	R100	450L	EBST-UD
KC 045	W40	R125	450L	EBST-UD
KC 045	W57	R125	450L	EBST-UD
KC 045	W80	R125	450L	EBST-UD
KC 045	W100	R125	450L	EBST-UD
KC 045	W40	R150	450L	EBST-UD
KC 045	W57	R150	450L	EBST-UD
KC 045	W80	R150	450L	EBST-UD
KC 045	W100	R150	450L	EBST-UD
